Shelly 1L Gen3: Nötr Hattı Olmayan Evler İçin Akıllı Aydınlatma Çözümü
Evinizdeki elektrik tesisatında nötr hattı yok mu? Akıllı aydınlatmaya geçmek için duvarları kırmanız gerektiğini mi düşünüyorsunuz? Shelly 1L Gen3, bu sorunu tamamen ortadan kaldırır. Bu dahiyane akıllı röle, çalışmak için nötr hattına ihtiyaç duymadan doğrudan mevcut aydınlatma tesisatınıza entegre olur. Kutu içeriğine dahil olan Shelly Bypass modülü sayesinde, LED ampuller gibi düşük güçlü yüklerde bile kararlı bir şekilde çalışır. Işıklarınızı uzaktan kontrol edin, zamanlamalar oluşturun ve enerji tasarrufu yapın.
Genel Ürün Özellikleri
Shelly 1L Gen3, kompakt boyutları sayesinde (37x42x16 mm) standart duvar anahtarlarının arkasındaki buatların içine kolayca sığar. Kurulumu genellikle 10 dakikadan az sürer. Gücünü modern ESP-Shelly-C38F yongasından alan bu yeni nesil röle, Wi-Fi ve Bluetooth bağlantı seçenekleri sunar. Sadece bir akıllı anahtar değil, aynı zamanda ev ağınız için bir Wi-Fi menzil genişletici ve diğer Shelly BLU cihazlarınız için bir Bluetooth ağ geçidi (gateway) olarak da görev yapar.
Nötrsüz Çalışma ve Shelly Bypass Teknolojisi

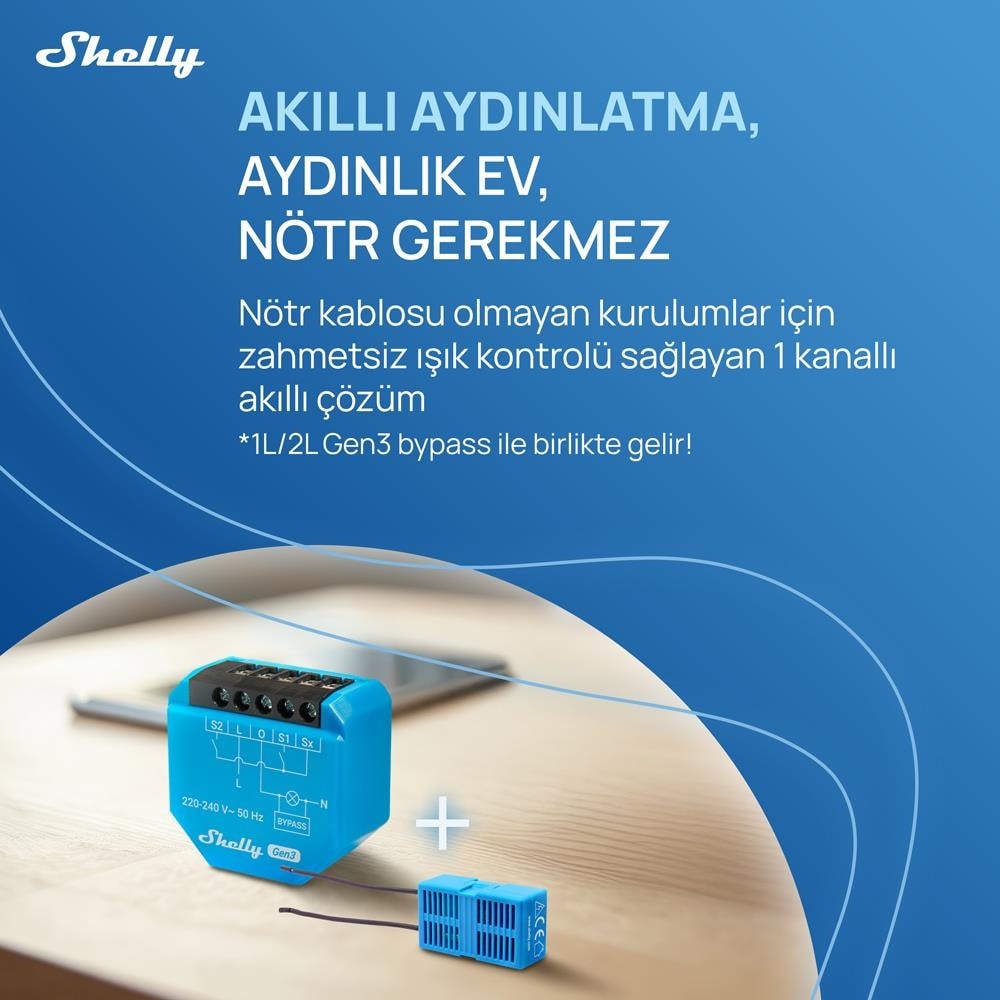

Bu rölenin en büyük özelliği, sadece Faz (Live) hattı üzerinden çalışabilmesidir. Bu, özellikle nötr hattının anahtar kasasına çekilmediği eski binalar için devrim niteliğinde bir kolaylıktır. Kutuya dahil edilen Shelly Bypass, aydınlatma armatürünüze paralel olarak bağlanır. Bu küçük aparat, rölenin çalışması için gerekli olan minimum gücü, lamba kapalıyken bile titreme veya parlama yapmadan sağlar. Bu sayede, akkor ampullerden en modern LED'lere kadar tüm aydınlatma tipleriyle tam uyumluluk elde edilir.
Kullanım Alanları
Shelly 1L Gen3'ün benzersiz yapısı, onu birçok senaryo için vazgeçilmez kılar:
- Eski Binalar ve Tarihi Evler: Nötr hattının çekilmediği eski elektrik tesisatlarını, duvarları kırmadan ve ek kablo çekmeden akıllı hale getirmek için mükemmel bir çözümdür.
- Aydınlatma Otomasyonu: Tüm standart duvar anahtarlarının arkasına sığar. Işıklarınızı zamanlama, gün doğumu/batımı veya diğer akıllı senaryolarla (örneğin "sinema modu") kontrol etmenizi sağlar.
- Enerji Tasarrufu: Evden uzaktayken açık unutulan ışıkları telefonunuzdan kapatın. Belirli saatlerde otomatik kapanacak şekilde ayarlayarak enerji faturanızdan tasarruf edin.
- Akıllı Ev Ekosistemi Genişletme: Dahili Bluetooth ağ geçidi (gateway) özelliği ile Shelly BLU Door/Window veya diğer Shelly sensörleriniz için bir köprü görevi görür.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Model | Shelly 1L Gen3 (S3SW-0A1X1EUL) |
| Güç Kaynağı | 220-240V AC, 50Hz |
| Nötr Hattı Gerekli mi? | Hayır (Shelly Bypass ile) |
| Shelly Bypass Dahil mi? | Evet |
| Maksimum Anahtarlama Gücü | 200W |
| Güç Tüketimi | < 1.2 W |
| Dahili Koruma | Aşırı ısınma koruması (iç sıcaklık sensörü) |
| Wi-Fi Protokolü | 802.11 b/g/n (2.4 GHz) |
| Bluetooth Protokolü | 4.2 |
| Mikrodenetleyici | ESP-Shelly-C38F |
| Boyutlar | 37mm x 42mm x 16mm |
| Çalışma Sıcaklığı | -20°C ile 40°C arası |
Nasıl Kurulur ve Bağlanır?
DİKKAT: Kuruluma başlamadan önce sigortayı kapattığınızdan emin olun. Elektrik bilginiz yeterli değilse, lütfen yetkili bir elektrikçiden yardım alın.

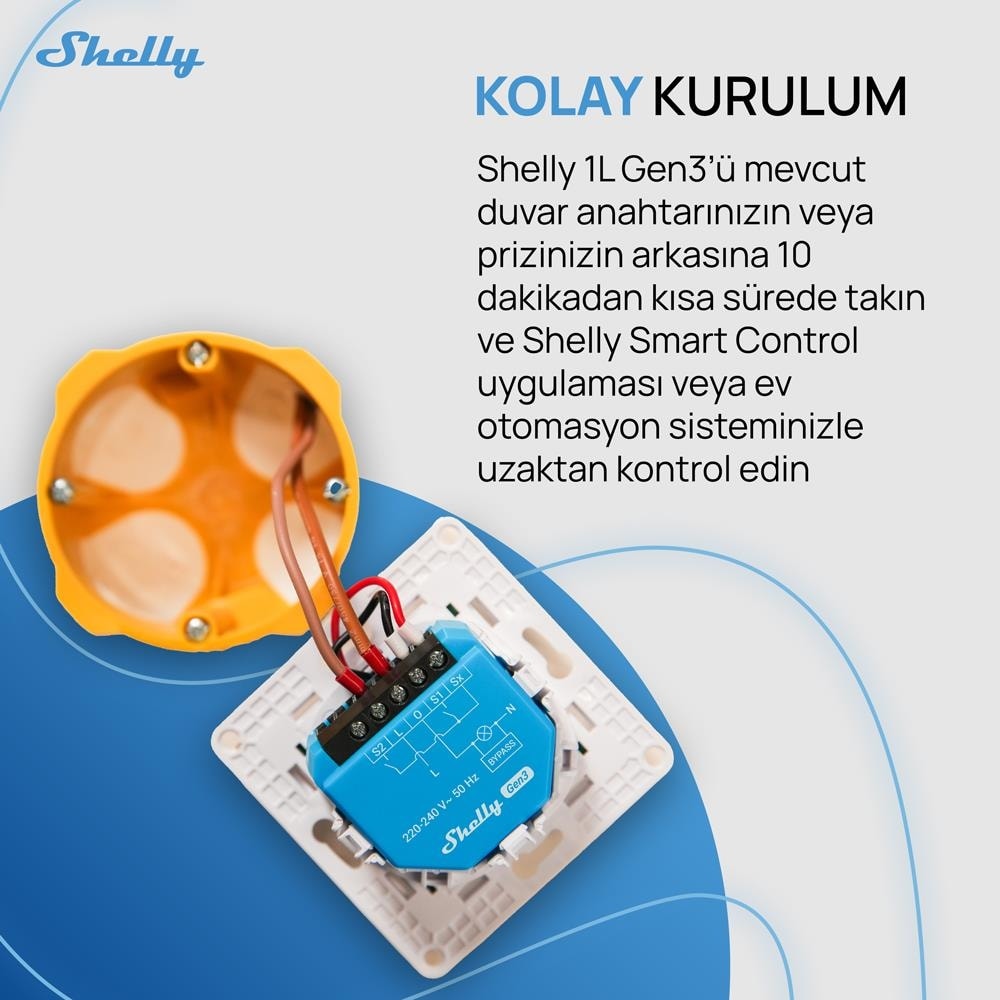

- Rölenin Bağlantısı (Anahtar Arkasına): Mevcut duvar anahtarınızı sökün. Şebekeden gelen Faz (Live) kablosunu rölenin 'L' girişine bağlayın. Lambaya giden kabloyu rölenin 'O' (Output) çıkışına bağlayın. Mevcut anahtarınızın uçlarını rölenin 'S' ve 'Sx' terminallerine bağlayarak geleneksel anahtarınızı akıllı hale getirin.
- Shelly Bypass'ın Bağlantısı (Lamba Yanına): Bypass modülünü, aydınlatma armatürünüzün (lambanın) olduğu yere monte etmeniz gerekir. Lambaya giden (rölenin 'O' çıkışından gelen) kablo ile tavandaki Nötr hattı arasına paralel olarak bağlanır.
- Yazılım Kurulumu: Sigortayı açın. Telefonunuza Shelly Smart Control uygulamasını indirin. Uygulama üzerinden Bluetooth aracılığıyla cihazı saniyeler içinde bulup Wi-Fi ağınıza tanıtın.
Sıkça Sorulan Sorular
Nötr hattı nedir ve benim evimde olup olmadığını nasıl anlarım?
Nötr hattı, elektrik devresini tamamlayan ve genellikle mavi veya siyah renkli olan bir kablodur. Eski binalarda, tasarruf amacıyla anahtar kasalarına sadece Faz (genellikle kahverengi veya kırmızı) hattı çekilirdi. Anahtarınızın arkasındaki buatı açtığınızda sadece iki adet aynı renk kablo görüyorsanız, muhtemelen tesisatınızda nötr hattı yoktur ve bu ürün tam size göredir.
Shelly Bypass'ı her zaman kullanmak zorunda mıyım?
Datasheet'e göre, Bypass akkor (eski tip flamanlı) ampuller için gerekli değildir. Ancak, günümüzde yaygın olarak kullanılan tüm LED ampuller, tasarruflu ampuller ve düşük güçlü yükler için kararlı bir çalışma sağlamak amacıyla Bypass kullanımı zorunludur ve şiddetle tavsiye edilir. Kutu içeriğinde zaten bir adet bulunduğu için kullanmamanız için bir sebep yoktur.
Bu modül ile ışıklarımın parlaklığını (dim) ayarlayabilir miyim?
Hayır. Shelly 1L Gen3 bir röledir, yani bir aç/kapa anahtarıdır. Işıklarınızın parlaklığını ayarlamak için "dimmer" özelliğine sahip olan Shelly Dimmer2 gibi farklı bir ürün kullanmanız gerekir.
Vaviyen (iki farklı yerden kontrol) anahtar tesisatında bu röleyi kullanabilir miyim?
Evet, Shelly 1L Gen3 vaviyen anahtar sistemleriyle uyumludur. Detaylı bağlantı şemaları için Shelly'nin resmi web sitesindeki dokümantasyonları inceleyebilirsiniz. Bu sayede mevcut vaviyen anahtarlarınızı akıllı hale getirebilirsiniz.
Bu ürün Matter standardını destekliyor mu?
Evet, bu cihaz "Matter ready" yani Matter'a hazırdır. Bu, gelecekte yayınlanacak bir firmware (yazılım) güncellemesi ile Matter ekosistemine dahil edilebileceği anlamına gelir. Bu sayede farklı marka akıllı ev cihazlarıyla daha kolay bir şekilde entegre çalışabilecektir.
