100'lük Atık Pis Su Çekvalfi Kanalizasyon Rögar Lağım Geri Tepme Önleyici Çalpara Cekvalfi Klapesi

E Serisi atık su çekvalfi 100'lük

• Pis su hattında yaşanan geri tepme probleminin çözümünde kullanılan, tek yönlü otomatik çalışan çalpara sistemine sahiptir.
• Paslanmaz çelikten mamul klapesi sayesinde fare kemirmesine dayanıklıdır.
• Alet gerektirmeden açılabilen kapak tasarımı sayesinde kolaylıkla temizlenebilir.
• Basınca dayanıklı ABS'den üretilmiştir.
• 10 yıl garantili, 16 milyon Euro sigorta teminatlıdır.
• Dallmer çekvalfleri DIN1986-100:2002-03, En 13564-tip 3 (F serisi), En 13564-1:2002 tip 2 (RS serisi) standartlarına uygundur.
• Dallmer'in yüz yılı aşan tecrübesi ile Almanya'da üretilmiştir.

1993'ten beri YapıServis güvencesi ile..
Firmamız Dallmer resmi Türkiye distribütörüdür.

Özellikleri
Fare kemirmesine dayanıklı, kendiliğinden kapanan paslanmaz çelik klape.

ABS gövde.

Kelebek vidalı temizlik kapağı alet gereksinimi olmadan kolaylıkla açılır.

Uygulama prensipleri


Çekvalf kendi içinde meyillidir. Yerleştirilirken, her iki aksta da teraziye alınmalıdır.

Çekvalf giriş ve çıkışında sızdırmaz plastik boru kullanılmalıdır.

Çekvalf girişinden önce ve çıkışından sonra en az 1 metre uzunluğunda boru bulunmalıdır.

Çekvalf mutlaka erişilebilir bir menhol içine yerleştirilmelidir.

Temel prensipler

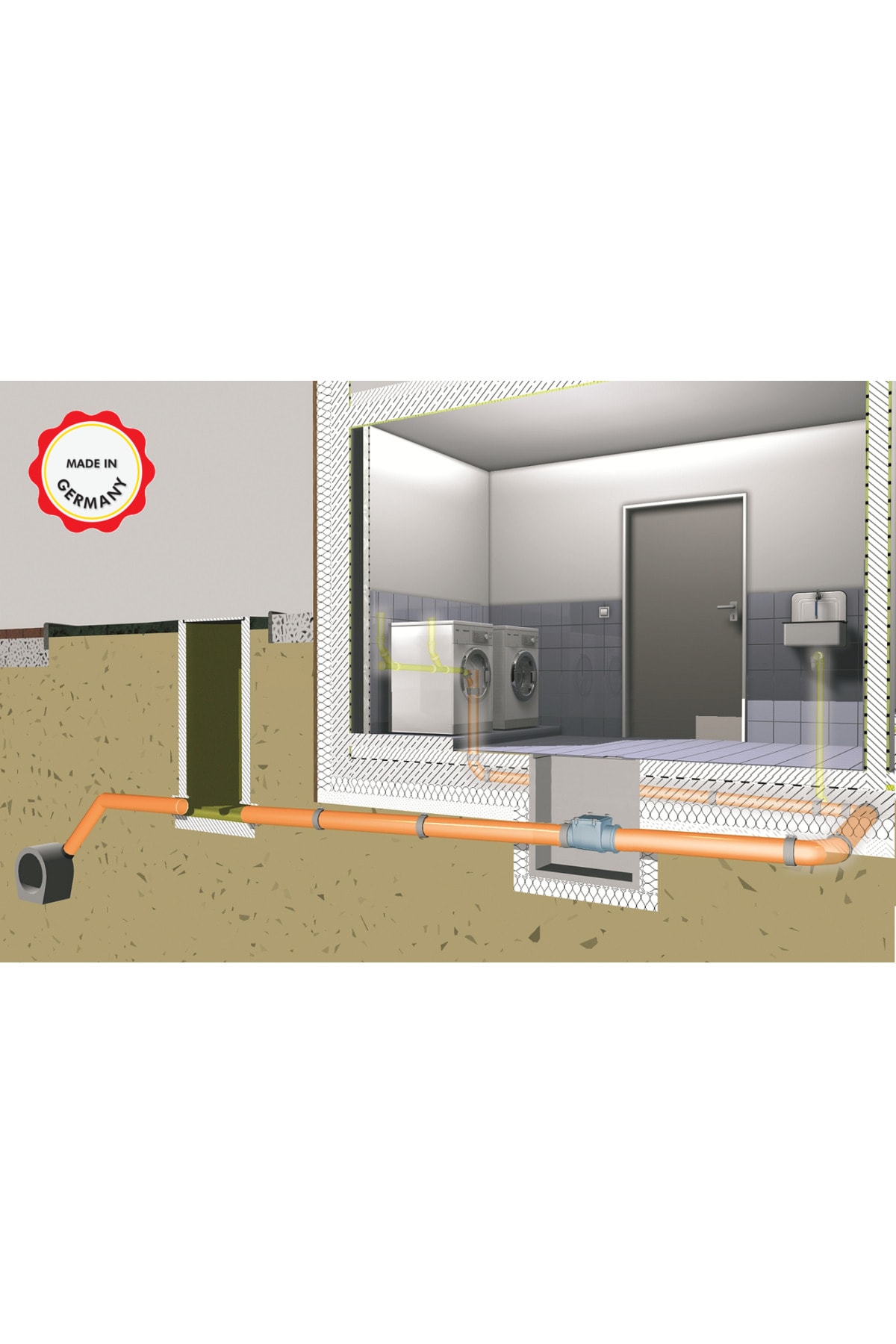

Çekvalf bağlanan sistemlerin verimli çalışabilmesi için pis su tesisatının su baskını s eviyesi altında ve üstünde kalan kısmının birbirinden ayrılması gereklidir. Su baskını seviyesinden yukarıdaki katları toplayan ana boru, çekvalf ile rögar arasında bir noktadan deşarj borusuna bağlanmalıdır. Aksi halde, geri tepme anında çekvalf sistemi kapatacağından, binadaki kullanım sonucu sisteme deşarj edilen pis su, önce bodrum katta ve daha sonra da diğer katlarda su baskınına neden olacaktır.

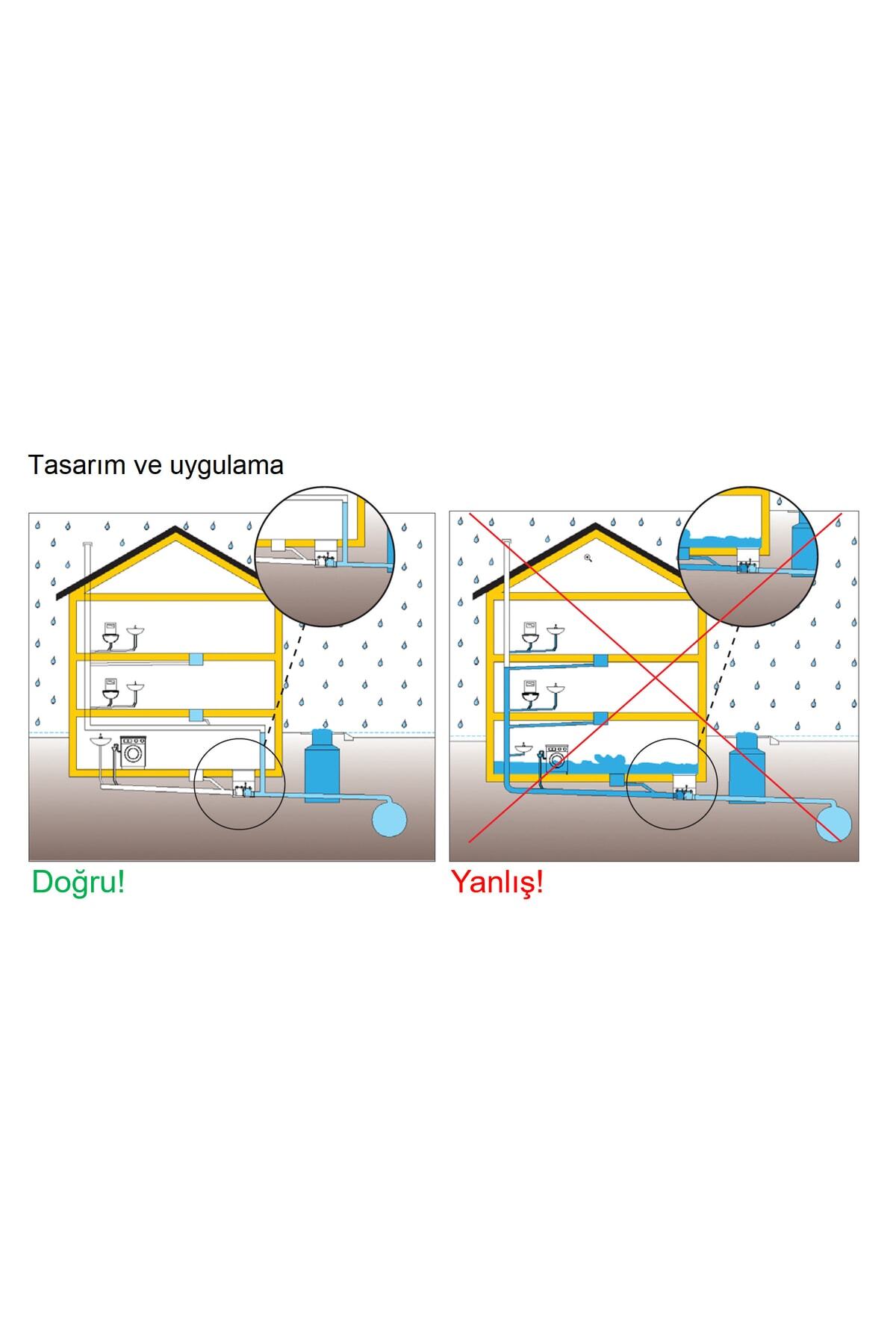

Tasarım ve uygulama

Doğru uygulama


Yanlış uygulama

EN 13564 sertifikası


Bakım
Çekvalfin düzgün çalışıp çalışmadığı aylık olarak kontrol edilmelidir.

6 ayda bir, çekvalf içinde birikmiş olan pislik temizlenmeli, contalarda bozulma var ise yenisi ile değiştirilmelidir.

Aşırı yağışlardan önce çekvalf açılarak düzgün çalışıp çalışmadığı kontrol edilmelidir.

Temizlik için beyaz somunları alet kullanmadan elinizle çıkarınız.


Kapağı ve klape modülünü yukarı doğru çekerek çıkarınız.


Klape modülünde ve çekvalf içinde kalan katı cisimleri temizleyiniz.


Klape modülünde bulunan conta yıpranmış ise yenisi ile değiştiriniz.


Temizleme sonrasında çekvalfi kapatırken, klape modüllerinin doğru yöne baktığından emin olup, klape yatağının sonuna kadar aşağı doğru itiniz. Klapelerin akışa izin verecek şekilde açıldığını kontrol ediniz. Çekvalf kapaklarını kapatırken kapak içindeki contanın conta kanalına düzgün ve tam olarak oturduğuna dikkat ediniz. Kapak yönlerinin orijinal konumunda olduğundan emin olunuz.

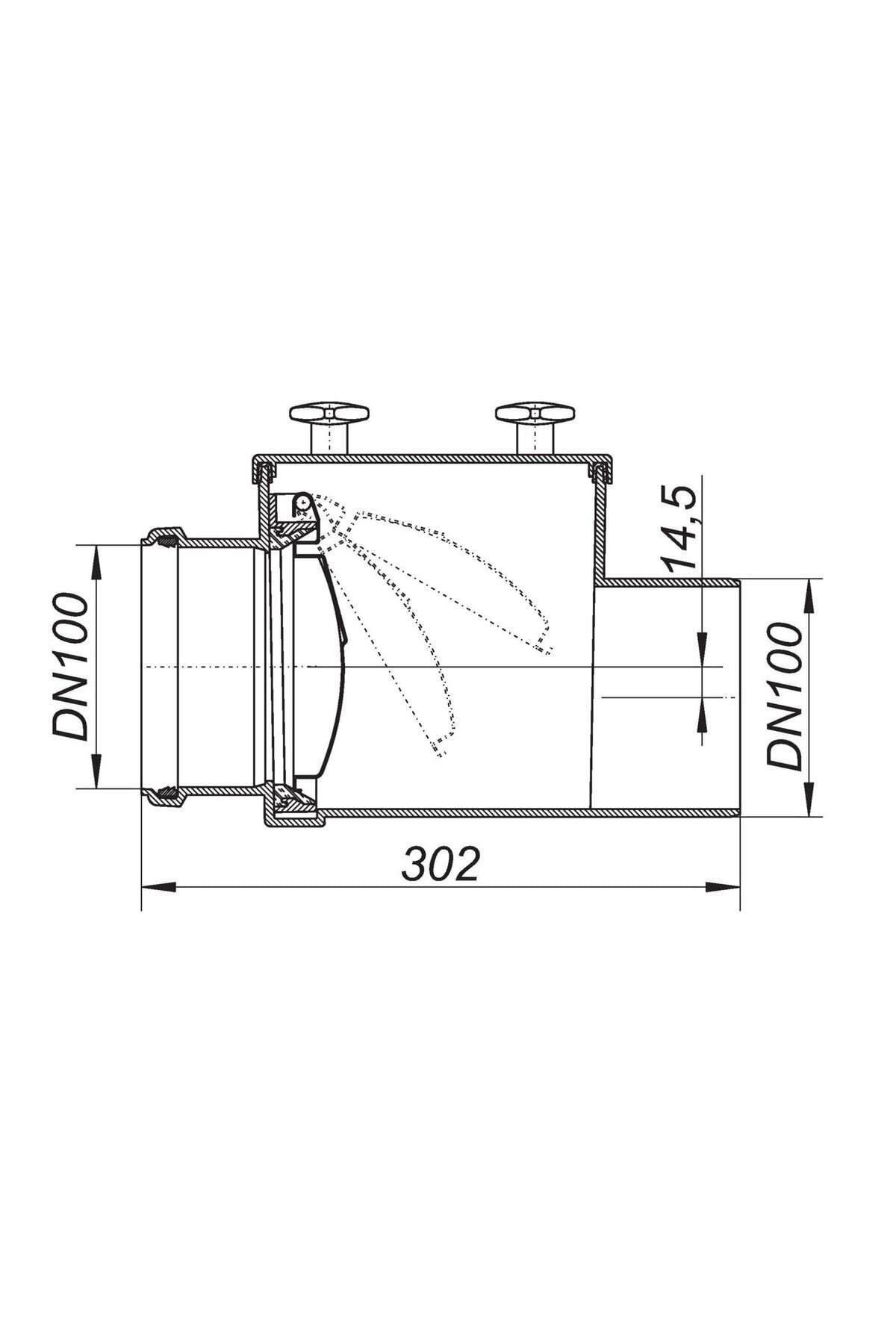

Ürün ölçüleri (mm)

Yukarıdaki bilgiler mevcut bilgi ve tecrübeler sonucunda oluşturulmuştur. Hatalı uygulamadan ve (veya) tavsiye edilmeyen yerlerde kullanımdan oluşabilecek zararlardan firmamız mesul değildir. Ürünlerin yapısında ve içeriğinde değişiklik yapma hakkı tarafımızda saklıdır.
