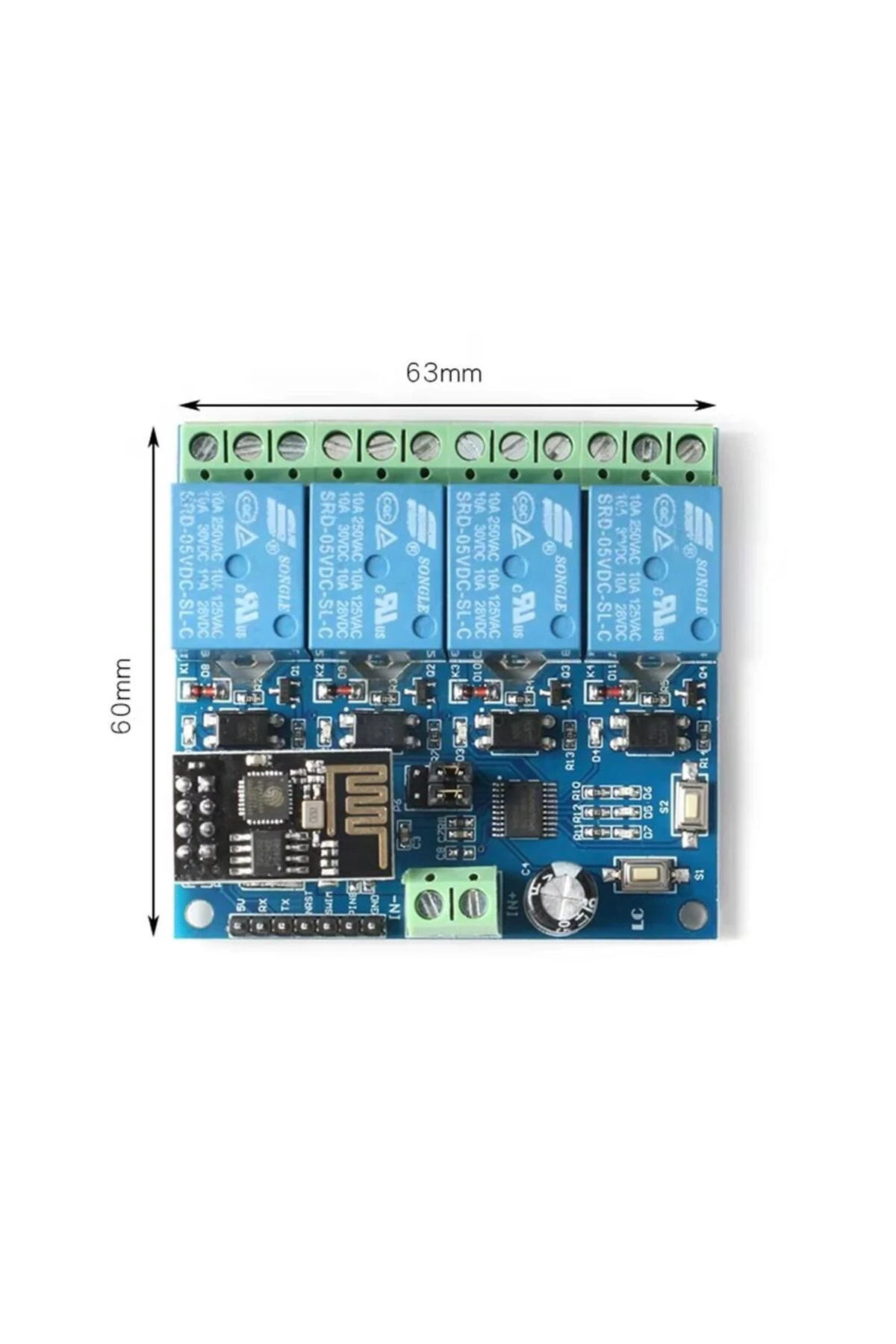

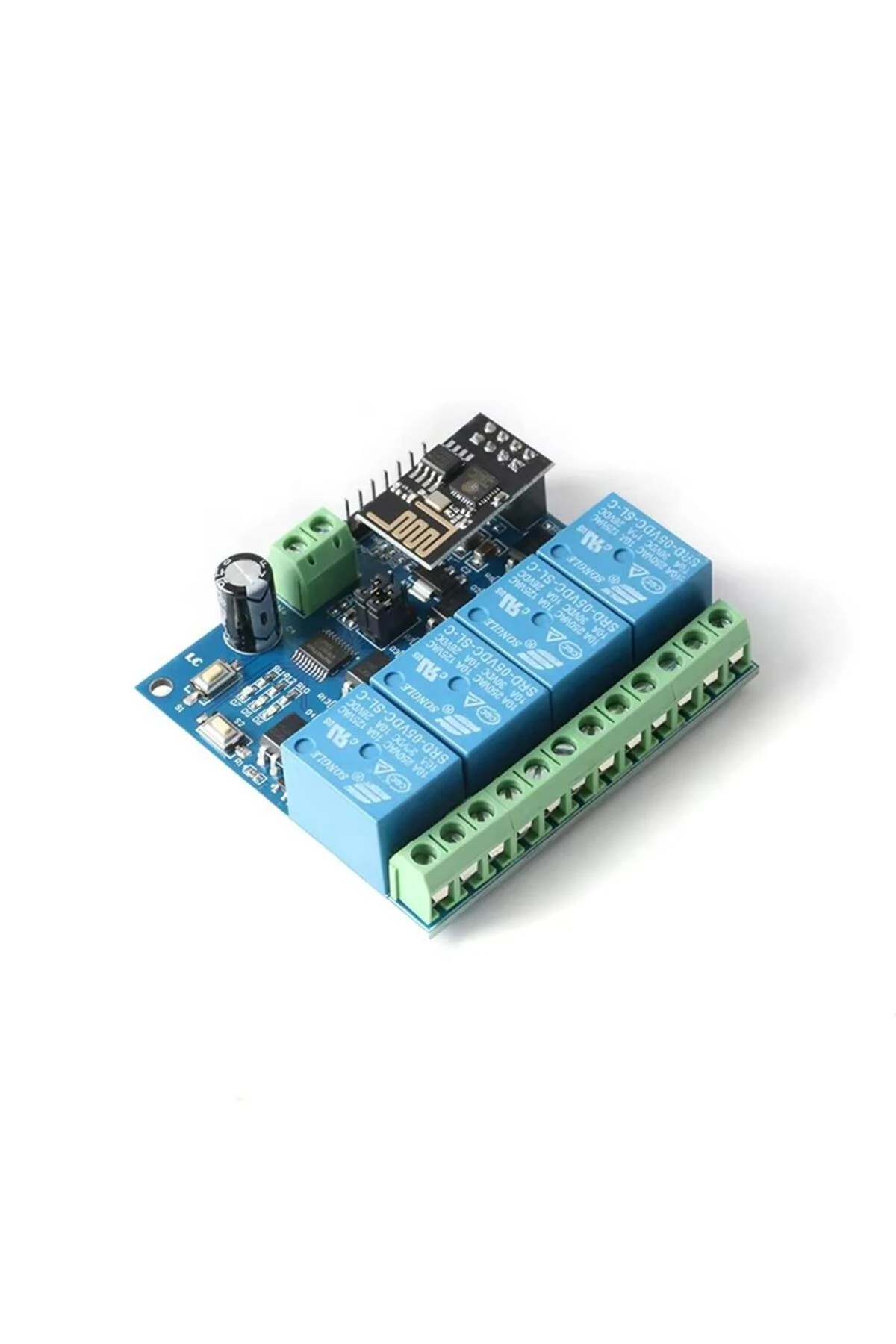

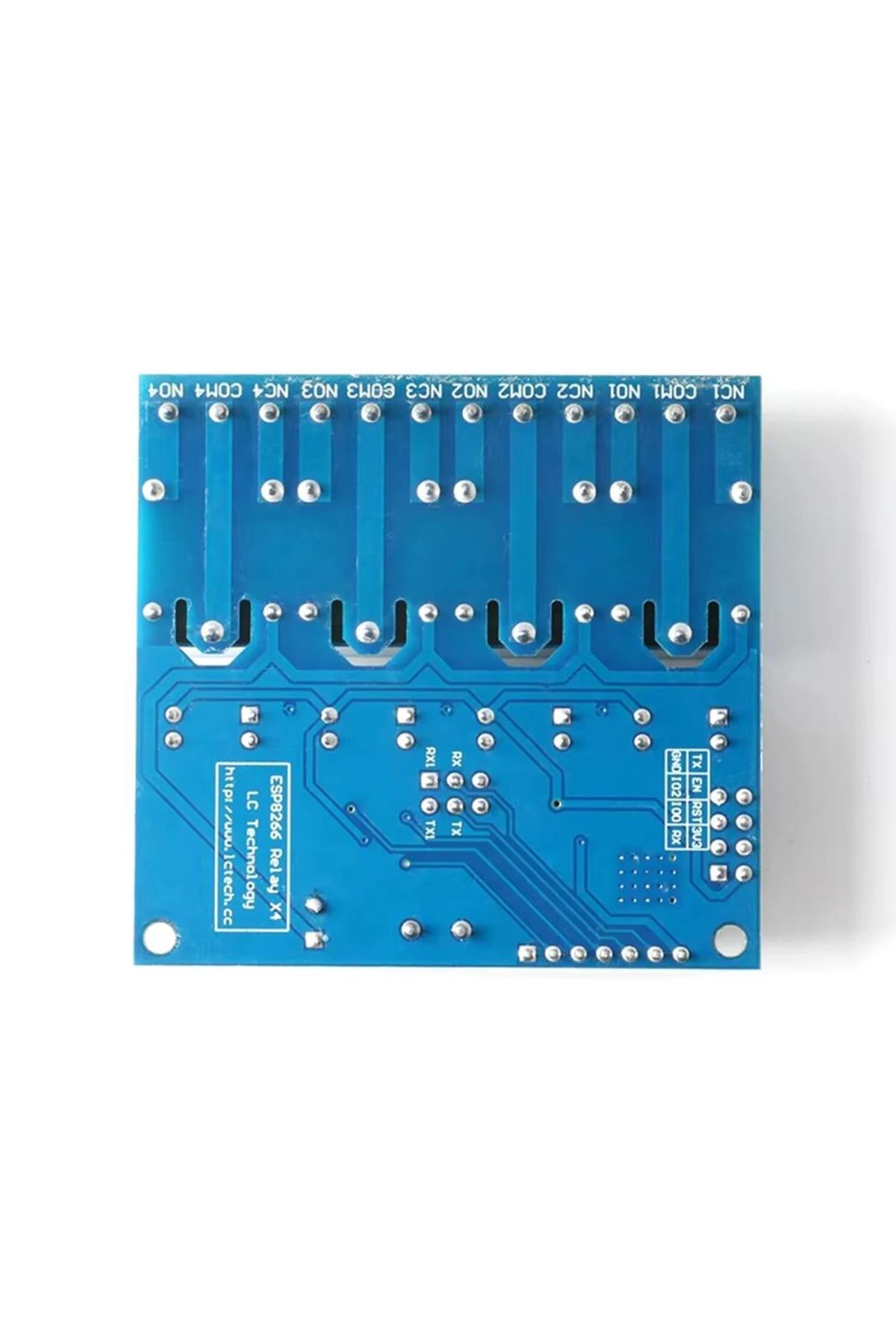

ESP8266 ESP-01 12V 4 Kanallı WiFi Röle Modülü - Akıllı Ev Uzaktan Kontrol Anahtarı
Stok:10
15000 TL ALIŞVERİŞLERDE ÜCRETSİZ KARGO
15 gün içinde iade değişim
256 Bit SSL ile güvende alışveriş
SEPETE EKLE
Ürün Açıklaması
Genel Özellikler
Bu WiFi röle modülü, ESP8266 WiFi modülü ve mikrodenetleyici içerir. Yerel alan ağı (LAN) üzerinden kablosuz röle kontrolü sağlar. Projelerinizde daha yüksek voltajları WiFi aracılığıyla kontrol etmek için idealdir. 4 kanallı röle sayesinde 250V AC veya 30V DC’ye kadar cihazları kontrol edebilirsiniz.
- Önceden Yüklenmiş Firmware: AT komutlarını destekler ve kolay yapılandırılır.
- LED Göstergeler: Kırmızı LED, sinyal alındığında yanar.
- Bağlantı: UART üzerinden yapılandırma gerektirir.
Kullanım Talimatları
- Güç Bağlantısı: Modülü 12V/1A adaptörle besleyin. IN+ ve IN- pinlerine doğru bağlantıyı yapın.
- WiFi Konfigürasyonu: Android cihazınıza ESP TouchDemo uygulamasını yükleyin ve modülü WiFi ağına bağlayın.
- Röle Kontrolü:Easy TCP20 uygulamasını kullanarak röleyi HEX formatındaki komutlarla kontrol edin.
Teknik Özellikler
| Özellik | Detay |
|---|---|
| İletim Mesafesi | 100 metreye kadar (açık alanda) |
| Röle Kapasitesi | 250V AC / 30V DC - 10A |
| Baud Hızı | 9600 |
| Güç Girişi | 12V / 1A |
Öne Çıkan Özellikler ve Avantajlar
- Akıllı Konfigürasyon: Mobil cihaz üzerinden kullanıcı adı ve şifre tanımlayabilirsiniz.
- Kullanım Kolaylığı: Kompakt tasarımı sayesinde taşınabilir ve hızlı kurulabilir.
- Güçlü Performans: Optokuplör izolasyonu ile güçlü anti-parazit özelliği sunar.
| Pin / Gösterge | Açıklama |
|---|---|
| IN +, IN- | 5V güç girişi |
| 5V, GND, TX, RX | UART seri port pinleri |
| SWIM, PIN8, NRST | MCU program indirme portu (rezerve) |
| Düğme S1 | Mod geçişi, varsayılan mod 1 |
| Düğme S2 | Fabrika ayarlarına geri döndürme |
| LED D1 / D2 / D3 / D4 (kırmızı ışık) | Röle çalışma göstergesi, kapağı açtığınızda |
| LED D7 (kırmızı ışık) | Mod 1 göstergesi |
| LED D5 (mavi ışık) | Mod 2 göstergesi |
| LED D6 (yeşil ışık) | Çalışma durumu göstergesi: 1. Kapalıysa, kendi kendine yapılandırma yapıldığını veya yönlendiriciyle bağlantının kaybolduğunu gösterir. 2. 0,5S'de yanıp sönüyorsa, ESP-01 modülü için mobil uygulamanın Wi-Fi hesap ve şifresini yapılandırmasını bekliyor demektir. 3. 2S'de yavaşça yanıp sönüyorsa, yapılandırmanın tamamlandığını ve mobil cihaz ile TCP bağlantısının kurulmasını beklediğini belirtir. 4. Sabit yanıyorsa, mobil cihaz ile TCP bağlantısının başarıyla kurulduğunu belirtir. |
| İki rezerv jumper kapağı | Normal kullanımda alt uca (yani RX, RX1'e, TX, TX1'e bağlı olacak şekilde) yerleştirin. Aksi takdirde parazit olabilir. |
| COM1 | Ortak uç |
| NC1 | Normalde kapalı uç, röle çekilmeden önce COM1 ile kısa devre yapılır, çekildikten sonra havada kalır. |
| NO1 | Normalde açık, röle çekilmeden önce havada kalır ve çekildikten sonra COM1 ile kısa devre yapılır. |
| COM2 | Ortak uç |
| NC2 | Normalde kapalı uç, röle çekilmeden önce COM2 ile kısa devre yapılır, çekildikten sonra havada kalır. |
| NO2 | Normalde açık, röle çekilmeden önce havada kalır ve çekildikten sonra COM2 ile kısa devre yapılır. |
| COM3 | Ortak uç |
| NC3 | Normalde kapalı uç, röle çekilmeden önce COM3 ile kısa devre yapılır, çekildikten sonra havada kalır. |
| NO3 | Normalde açık, röle çekilmeden önce havada kalır ve çekildikten sonra COM3 ile kısa devre yapılır. |
| COM4 | Ortak uç |
| NC4 | Normalde kapalı uç, röle çekilmeden önce COM4 ile kısa devre yapılır, çekildikten sonra havada kalır. |
| NO4 | Normalde açık, röle çekilmeden önce havada kalır ve çekildikten sonra COM4 ile kısa devre yapılır. |
Röle Kontrol Komutları (hex formatında)
- İlk röleyi aç: A0 01 01 A2
- İlk röleyi kapat: A0 01 00 A1
- İkinci röleyi aç: A0 02 01 A3
- İkinci röleyi kapat: A0 02 00 A2
- Üçüncü röleyi aç: A0 03 01 A4
- Üçüncü röleyi kapat: A0 03 00 A3
- Dördüncü röleyi aç: A0 04 01 A5
- Dördüncü röleyi kapat: A0 04 00 A4
Sıkça Sorulan Sorular (SSS)
Soru 1: ESP8266 WiFi röle modülünü nasıl kontrol edebilirim?
Cevap: USB-TTL dönüştürücü veya Arduino kullanarak modülü bilgisayarınıza bağlayabilir ve AT komutlarıyla kontrol edebilirsiniz.
Soru 2: Modül internet olmadan çalışabilir mi?
Cevap: Evet, LAN kontrolü desteklendiği için internet bağlantısı olmadan da kullanılabilir.
Soru 3: Röle kapasitesi nedir?
Cevap: Her bir röle 250V AC veya 30V DC’de 10A akımı anahtarlayabilir.
Soru 4: WiFi bağlantısını nasıl yapılandırırım?
Cevap: ESP TouchDemo uygulaması ile modülü kolayca yapılandırabilirsiniz.
Yorum Yap
Bu ürün için henüz yorum yapılmamış.
