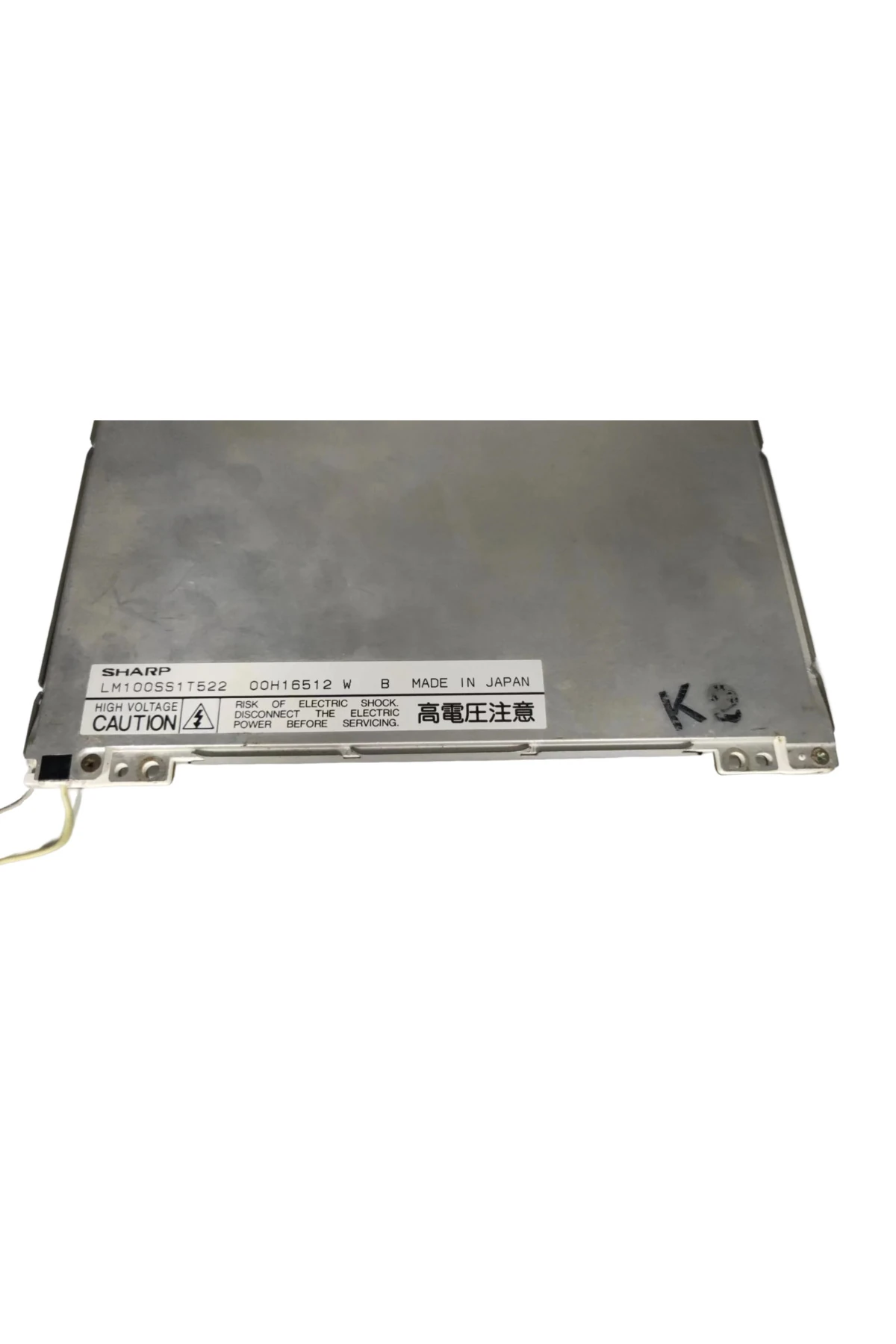

LM100SS1T522 10″ LCD/LCM Panel Endüstriyel Kullanım Alanı CNC Torna Freze Makineleri İçin

SHARP LM100SS1T522 10″ LCD/LCM PanelEndüstriyel Kullanım Alanı CNC Torna Freze Makineleri İçin

📊
Temel Teknik Özellikler

• Panel Tipi
  : CSTN‑LCD (STN, Normally Black, Transmissive)

• Boyut
  : 10.0″ (253 mm diyagonal)

• Çözünürlük
  : 800 × 600 (SVGA), RGB düşey sıra (vertical stripe)

• Aktif Alan
  : 203.98 × 152.98 mm

• Çerçeve (Outline) Boyutları
  : 236.8 × 172.5 × 6.8 mm

• Ağırlık
  : Yaklaşık 340 g


---

Görsel

• Parlaklık
  : ~100 cd/m² tipik

• Kontrast Oranı
  : 50:1

• Tepki Süresi
  : Rise/Fall ~220 ms / 80 ms

• Görüş Açısı
  : L/R/U/D yaklaşık 30°/30°/15°/25° (CR ≥ 5)

• Yüzey Kaplaması
  : Anti‑glare, sertlik 3H

• Renk Derecelendirmesi
  : Renkli (tipik STN renkli)


---

Aydınlatma ve Elektriksel Özellikler

• Backlight
  : CCFL tüp (edge‑light) – harici sürücü gerekir. Ömür: ~25 000 saat

• Giriş Voltajı
  : 3.3 V typ.; güç tüketimi yaklaşık 0.68 W (tipik), maksimum ~0.975 W

• Sinyal Arayüzü
  : Paralel 8-bit veri, 31‑pin konektör (JST/BHR‑03VS‑1 ya da JAE FI‑W31P‑HF)


---

Mekanik & Çevresel Bilgiler

• Çalışma Sıcaklığı
  : 0 °C – 40 °C

• Depolama Sıcaklığı
  : −25 °C – 60 °C

• Yüzey Sertliği
  : 3H antiglare


---

Uygulama Alanları

Endüstriyel kontrol sistemleri,taşınabilir terminal ekranları, özel LCM gerektiren cihazlar için uygundur.CCFL ve paralel arayüz nedeniyle modern LED ya da LVDS devre kartlarıylaadaptör gerektirir.

---

Özet Tablo

Özellik	Detaylar
Panel Tipi	CSTN (Transmissive STN)
Çözünürlük	800 × 600 SVGA
Parlaklık	100 cd/m²
Kontrast Oranı	50:1
Backlight	CCFL, 25 000 saat, harici sürücü
Arayüz	8-bit paralel, 31-pin
Güç	3.3 V, ~0.7 W
Görüş Açısı	L30/R30/U15/D25 (°)
Ski boyutları	236.8 × 172.5 × 6.8 mm
